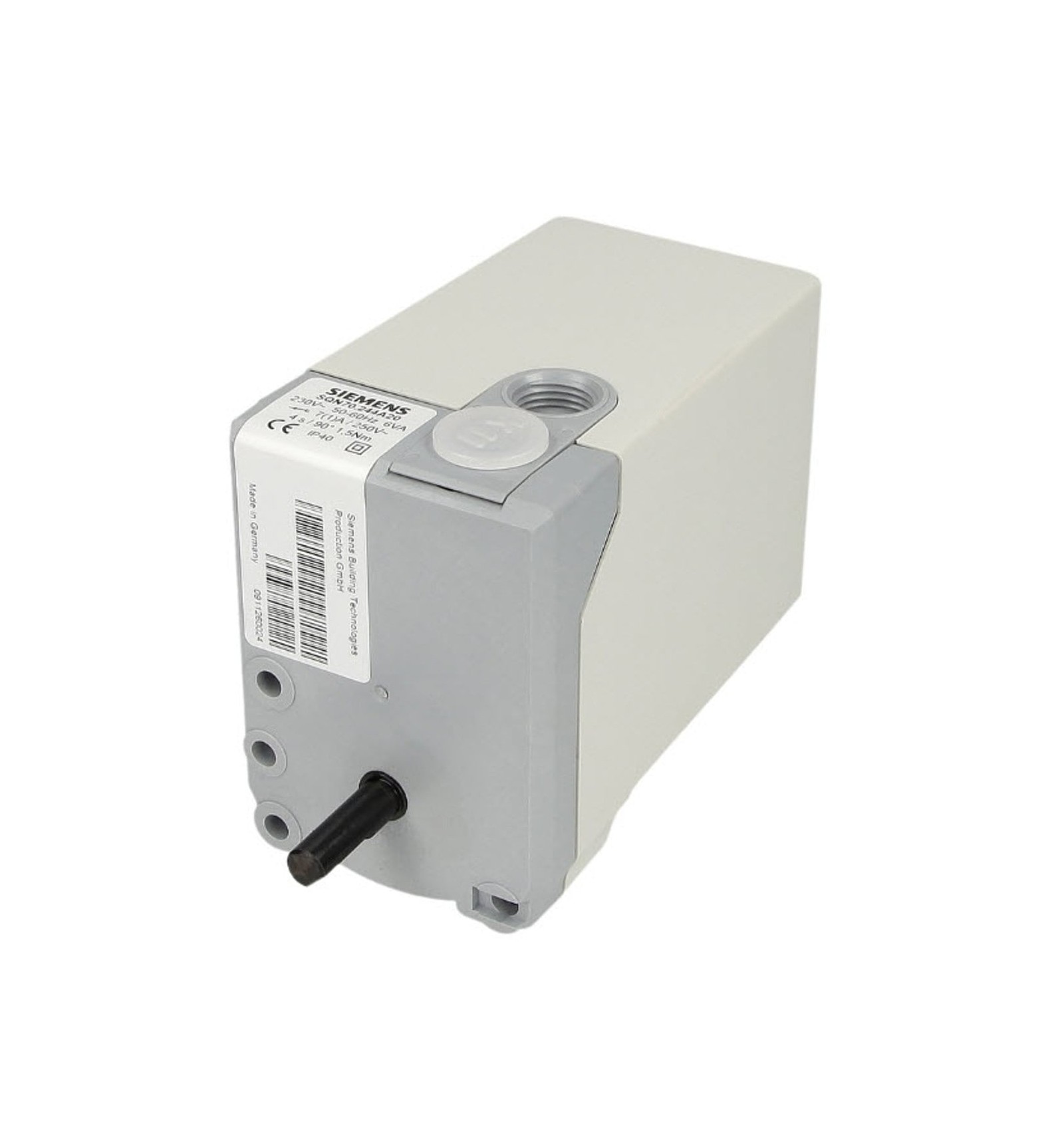

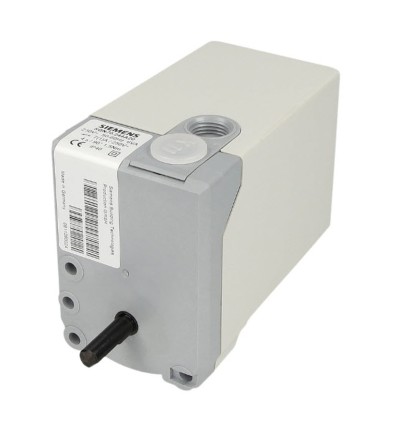

SIEMENS SQN 71.424 A20 / B20 Actuator (привод клапана/заслонки)

Привод для управления горелками, вращение по часовой стрелке, достигает угла в 90° за 12 с, номинальный крутящий момент 2,5 Нм, удерживающий момент 1,2 Нм, 2 вспомогательных переключателя, 2 реле, длина корпуса 117 мм, переменный ток 230 В.

По данным технического каталога производителя Siemens, оригинальная модификация с суффиксом A20 переведена в статус устаревшей и снятой с производства (Discontinued). Для подбора современного сервопривода-аналога на замену (например, из актуальной серии B20) требуется сверить схему подключения и исполнение ведущего вала.

Применение / Особенности

Исполнительные механизмы SQN7 предназначены для привода газовых и воздушных клапанов газовых и мазутных горелок малой и средней тепловой
мощности, для регулировки количества топлива и воздуха на его сжигание в зависимости от нагрузки:

• в схемах с регуляторами P-PI или PID, например, RWF40;
• непосредственно через различные топочные автоматы, например, LFL, LME, LMG, LMO, LOA;
• в схемах с одно-, двух- или трехточечными регуляторами.

Все они имеют в своем исполнении:

• ударопрочный, жаропрочный корпус из синтетических материалов
• клеммы с винтовым креплением электрического подключения
• необслуживаемый редуктор с отключаемым сцеплением
• внутренний позиционный индикатор
• легко настраиваемые конечные и вспомогательные выключатели для настройки точки выключения
• внутренние электронные схемы включения

Экспликация: SQN7 1 4 2 4 A 2 0

SQN7 - поколение сервоприводов

1 - направление вращения: по часовой стрелке

4 - продолжительность работы, 90 градусов, 50 Гц: 12 сек

2 - схема соединения

4 - общее количество концевых и вспомогательных выключателей

A - серия

2 - напряжение / частота: AC 230В / 50…60 Гц

0 - ведущий вал №

Применение

Артикул FERROLI / LAMBORGHINI: 3981A500 / Z308019890 (Z304037710)

Горелки:

• EM 40/2-E.D4/7
• EM 40/M-E.D4/5/7
