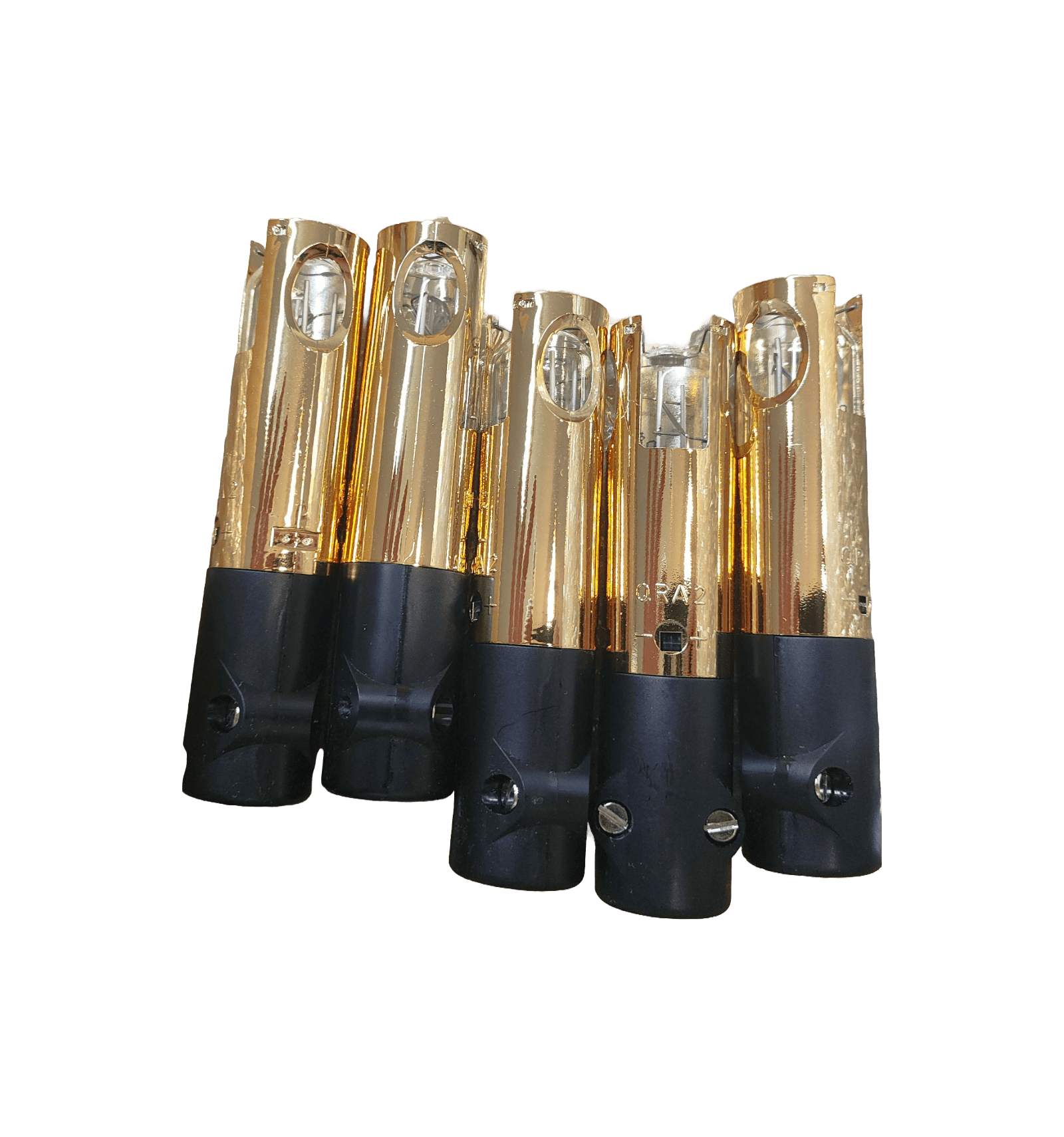

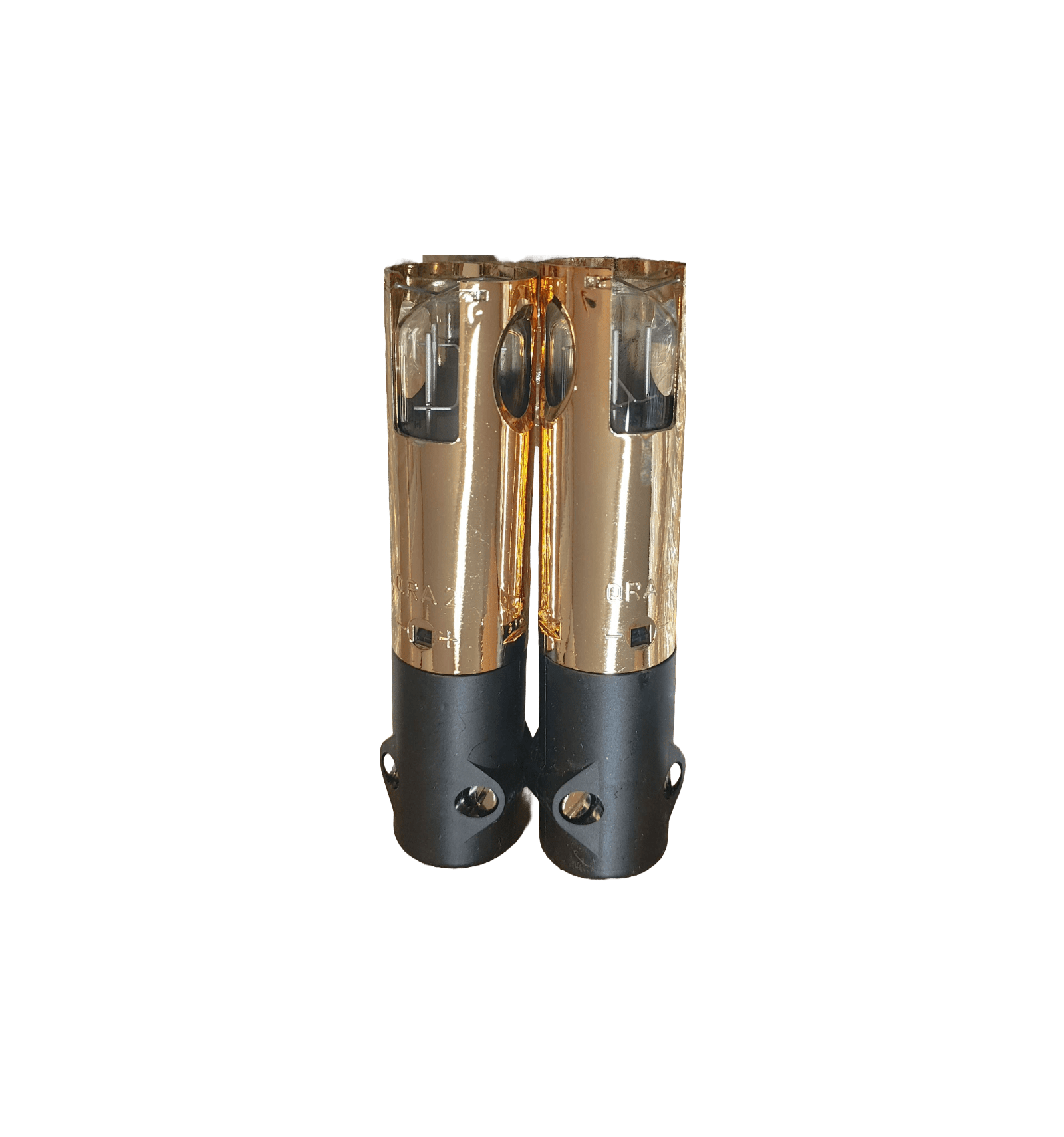

SIEMENS QRA 2 УФ датчик контроля пламени

Датчик пламени разработан для использования вместе с автоматом горения Siemens для контроля пламени горения газа, желтого или синего пламени горения жидкого топлива и для проверки искры зажигания.

Металлизированный пластмассовый корпус предотвращает образование статических зарядов, создаваемых потоком воздуха работающего вентилятора и устанавливается непосредственно на горелке.

С этим типом контроля пламени, УФ - радиация, излучаемая газовым или жидкотопливным пламенем, используется для создания сигнала пламени.

Радиационный датчик состоит из УФ - чувствительным фотоэлементом с 2 электродами, которые зажигаются при освещенности радиацией в диапазоне 190...270 nm спектра излучения, при этом в цепи датчика пламени запускается ток.

УФ - ячейка не реагирует на раскаленный огнеупорный кирпич в камере сгорания, дневной свет или свет от освещенности котельного помещения.

Применимость у производителей горелок:

Артикул BALTUR: 30837

Артикул CIB UNIGAS: 2510001/2510001B (без крепления и фланца)

Горелки: HR75A, HR93A

Артикул ECOFLAM: 65320075

Артикул FBR: 139120

Артикул OILON: 36215003

Горелки: GRP-250M

Артикул RIELLO: 3003396

Артикул WEISHAUPT:

• We600501 / 600501
• We2353001201-2 / 23530012012 (оригинальная запасная часть Weishaupt с разъемом №9, 2-контактный для горелки WGL30/1-A)

ДОКУМЕНТЫ

Датчики пламени QRA2-QRA75

Производитель: SIEMENS AG
